ONKYO INTEC 205 シリーズのチューナ T-405FX のタイマをアンプなしで動作させる

ONKYO の INTEC 205 シリーズのチューナ T-405FX をエアチェック用に買いました。タイマー内蔵で4プログラムというのは最近では貴重なので、いいかなと思って。聴いてみると音も値段(1万2千円台)の割にはよく、コストパフォーマンスは高いと思います。というか、数万円で買える現行のチューナなら、どれもほとんど変わらないと予想して買ったのですが。

予想が外れたのが、背面のサービスコンセントが非連動であることと、タイマ動作にINTEC 205シリーズのアンプ (A-90xシリーズ) が必要なことです。アンプは別で持っているので欲しくなかったので。

INTEC 205 シリーズの機器間の通信はRI端子を通しているので、信号をコピーするためにアンプを入手することにしてオークションで入札しはじめるると、調べられている方がいました(http://www.page.sannet.ne.jp/okui/onkyo.html)。これをとっかかりに信号を調べ Arduino で、アンプなしでもタイマ動作ができるようになりました。

回路図とArduinoのスケッチは次の通りです。

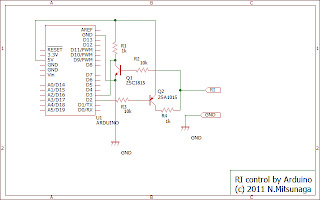

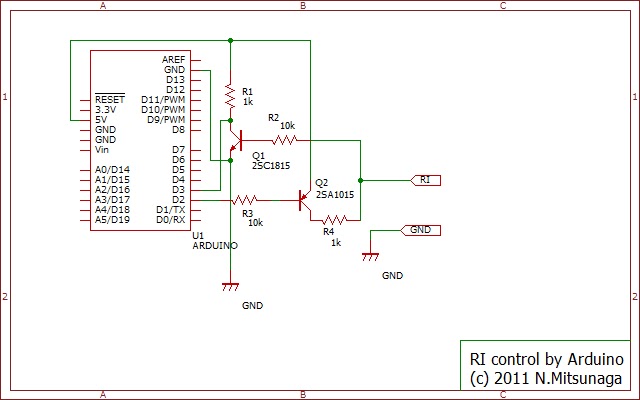

回路図:

RIはRI端子の先端(2.1φモノラル端子の先端)に、グラウンド(GND)はRCA端子のグラウンドにつなぎます。

スケッチ:
/*
  Onkyo Intec 205 シリーズのタイマ機能内蔵チューナのRI端子につなぎ
  アンプなしでもタイマ動作を可能にするスケッチ
【動作】
  T-405, T-405FX がチューナ(FM, AM)のタイマ再生を開始したときのメッセージを
  RI端子から受信したら、RI端子に全機器の電源をオンにするメッセージを出します。
  これによりアンプ (A-90xシリーズ)なしにT-405シリーズのみでのタイマ動作を
  実現します。またシリアル(38400bps)に受信したRI端子のメッセージを表示します。
  (c) 2011 N.Mitsunaga
 */
const int pinRIout = 2;
const int pinRIin = 3;
const byte message[][36] = {
#define TUNER_TIMER_PLAY_START 0
 {1,1,1,0,1,0,1,0,1,0,1,0,1,0,0,1,0,0,1,0,0,1,0,1,0,1,0,0,1,0,1,0,1,0,0,0},
#define ALL_POWER_ON 1
 {1,1,1,0,1,0,1,0,1,0,1,0,1,0,0,1,0,0,1,0,0,1,0,1,0,0,1,0,1,0,1,0,0,1,0,0},
};

byte recv[36];

void send(int msg)
{
    for (int i=0; i<36; i ++) {
    if (message[msg][i] == 1) {
      digitalWrite(pinRIout, LOW);
    } else {
      digitalWrite(pinRIout, HIGH);
    }
    delayMicroseconds(1000);
  }
  digitalWrite(pinRIout, HIGH);
}

void setup()
{
  pinMode(pinRIin, INPUT);
  pinMode(pinRIout, OUTPUT);
  digitalWrite(pinRIout, HIGH);
  Serial.begin(38400);
  delay(500);
}

void loop()
{
  int i;

  while (digitalRead(pinRIin) == HIGH) {}

  unsigned long time = micros() + 500;
  delayMicroseconds(500);

  for (i=0; i<36; i ++) {
    if (digitalRead(pinRIin) == HIGH) {
      Serial.print("0,");
      recv[i] = 0;
    } else {
      Serial.print("1,");
      recv[i] = 1;
    }
    while ((micros() - time)<1000) {}
    time += 1000;
  }
  Serial.println();

  for (i=0; i<36; i++) {
   if (recv[i] != message[TUNER_TIMER_PLAY_START][i])
      break;
  }
  if (i == 36) {
    send(ALL_POWER_ON);
  }

  Serial.println();
}
